Os cabos e conectores SCART são usados para conectar dispositivos audiovisuais. O padrão europeu foi criado na França e introduzido em 1977 como forma de padronizar os sinais de entrada.
O sistema SCART veio para substituir os conectores de antena RF e tornou-se um padrão em equipamentos AV como DVD players, videocassetes e outros dispositivos. Essas conexões constituíam cabos únicos reunindo conexões de sinal analógico e conector SCART exclusivo que ajudou a resolver problemas de conectividade.
Embora ainda possa encontrar entradas SCART em alguns dispositivos hoje, as conexões HDMI e DVI são as opções preferidas de transferência digital. Neste blog, veremos os diferentes recursos dos cabos SCART e as suas funcionalidades.
O que significa SCART?
SCART significa Syndicat des Constructeurs d’ Appareils Radiorécepteurs et Téléviseurs, que é a organização que o lançou.
O que é um cabo SCART?
SCART é um conector de 21 pinos que pode lidar com sinais de vídeo de definição padrão entre dois dispositivos AV. Também é bidirecional, permitindo que os dados sejam transferidos de qualquer dispositivo conectado. Antes que o digital se tornasse a norma das tecnologias AV, os cabos e conectores SCART eram as escolhas preferidas, apesar de sua espessura de fio e coeficiente de viabilidade.
Embora suporte RGB, composto e S-Video, bem como sinais de áudio estéreo e mono, também pode ser usado para sinais de vídeo de alta definição. No entanto, com o advento dos cabos e conectores HDMI nas modernas TVs planas, o uso de sistemas SCART diminuiu. Descubra mais sobre o sistema de conexão AV mais recente no nosso blog Tudo sobre conectores HDMI.
Nos tempos modernos, o SCART também é conhecido como conector Pertitel ou Euroconector. Esta conexão foi padronizada conforme a norma CENELEC EN 50 049-1:1989, também conhecida como norma IEC 60933-1.
Como é um cabo SCART?

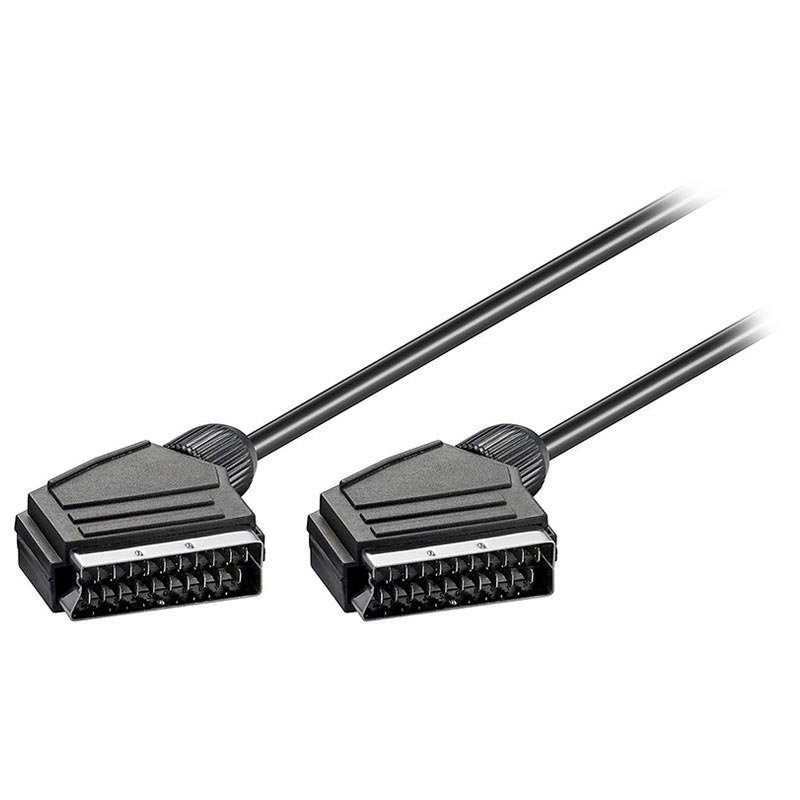

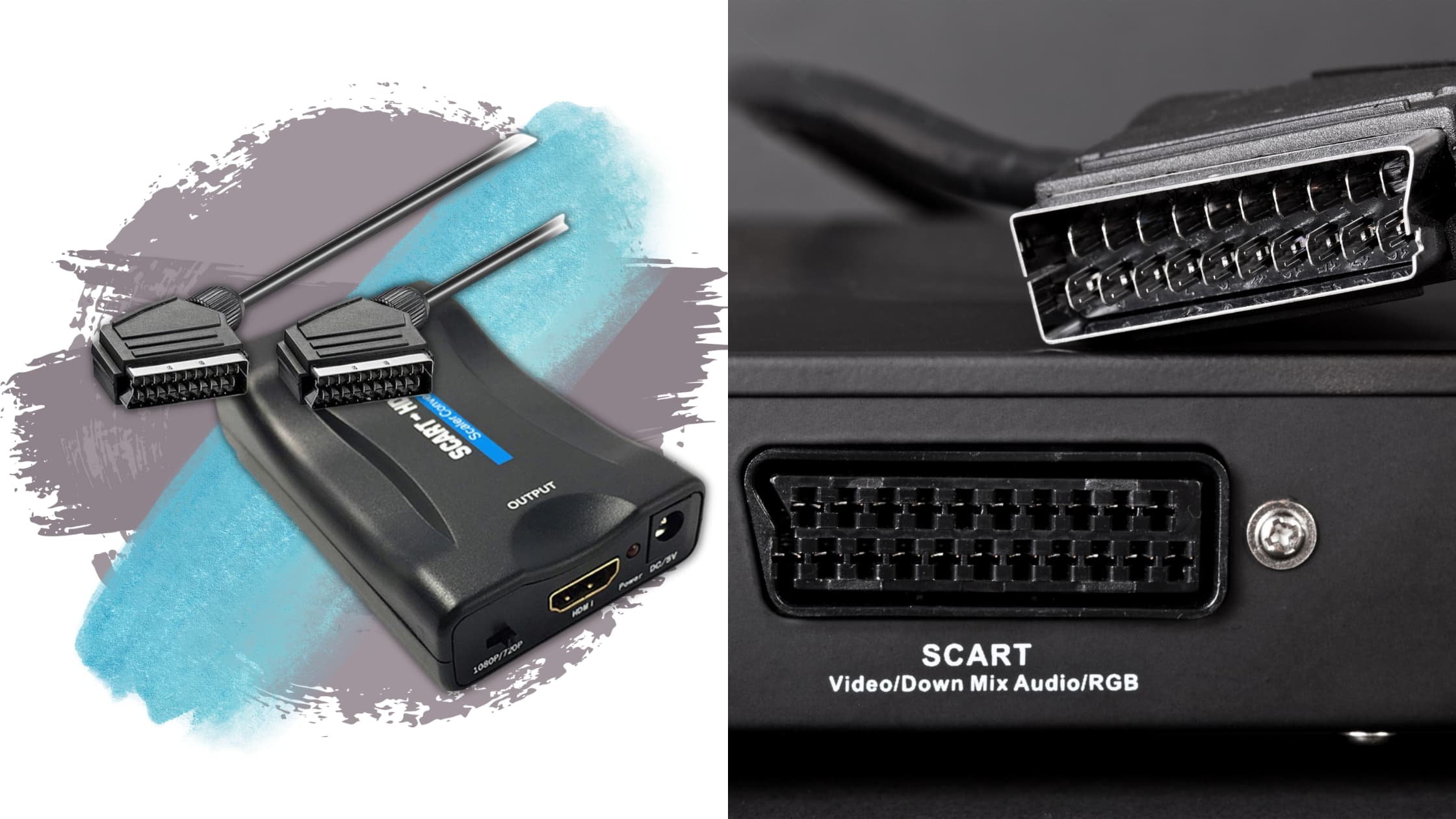

Como qualquer cabo AV, um cabo SCART tem uma extremidade macho (condutores SCART) que se encaixa na porta fêmea do seu dispositivo. As extremidades macho têm 21 pinos e ambos os conectores são projetados para encaixar apenas em uma direção.
Esse design torna impossível fazer conexões inadequadas. Estes cabos têm normalmente um comprimento máximo de 10 a 15 metros, dentro dos quais podem transferir de forma fiável os sinais analógicos.
Quais são os diferentes tipos de entradas SCART?
Se desconsideramos pequenas variações, as etradas SCART geralmente podem ser classificadas nos três tipos a seguir.
- S-Video SCART
Como o SCART é um conector multifuncional, pode usá-lo para conectar à porta S-Video SCART. Esta porta também pode ser usada para conectar um cabo RGB SCART; no entanto, essa conexão fornecerá apenas uma imagem de vídeo composta.
- RGB SCART
Este soquete SCART foi criado especificamente para suportar apenas sinais RGB. Embora a conexão ofereça melhor qualidade do que o vídeo composto, a qualidade do vídeo RGB dependerá das capacidades dos processadores de TV/Vídeo do seu dispositivo.
- RGB japonês de 21 pinos
A versão japonesa do SCART, também conhecida como EIAJ TTC-003 ou JP-21 A, vem com uma localização de pinos diferente do seu equivalente europeu. Essas entradas geralmente se encontram na série XRGB de processadores de vídeo.
O sistema SCART suporta RGB, composto e S-Video; portanto, alguns dispositivos podem ter entradas SCART multifuncionais que aceitam todos os três tipos de sinais.
Quais são os diferentes tipos de ligação SCART?
Vídeo composto e RGB (com sincronização composta), entrada/saída de áudio estéreo e sinalização digital são transportados por cabos SCART. No entanto, no mercado encontrará a escolha entre dois tipos de ligações SCART.
- Cabo SCART totalmente interligado
Esses cabos são compatíveis com sinal composto e vídeo RGB. Eles têm todos os pinos conectados e, portanto, permitem que utilize todo o potencial do cabo SCART
- Cabo SCART só com RGB
Os cabos RGB SCART têm apenas os pinos RGB conectados. Portanto, eles só são capazes de transportar imagens RGB sem o áudio. Esses cabos podem ser direcionais e requerem cabos adicionais para transportar os sinais de áudio..
Quais são as funções de cada conector de pino SCART?
A tabela a seguir destaca as funções de cada pino no seu cabo SCART europeu (EN 50049-1). Saber o que cada pino faz pode ajudá-lo a descobrir possíveis problemas com suas conexões SCART.
Pino do conector | Função |
1 | Saída de áudio (direita) |
2 | Entrada de áudio (direita) |
3 | Saída de áudio (esquerda/mono) Saída de áudio (left/mono) |
4 | Áudio terra (pinos 1, 2, 3 e 6 terra) |
5 | RGB azul terra (pino 7 terra) |
6 | Entrada de áudio (esquerda/mono) |
7 | RGB Azul cima |
8 | Estado & Proporção de ecrã |
9 | RGB verde terra (terra do pino 11) |
10 | Bus de controlo (AV.link) |
11 | RGB verde cima |
12 | Reservado / Dados 1 (não padrão) |
13 | RGB vermelho terra (terra do pino 15) |
14 | Usualmente sinal de dados terra (terra dos pinos 8, 10 & 12) |
15 | RGB vermelho cima |
16 | Sinal de supressão cima |
17 | Vídeo composto terra (terra dos pinos 19 & 20) |
18 | Sinal de supressão terra (terra do pino 16) |
19 | Vídeo composto saída |
20 | Vídeo composto entrada |
21 | Invólucro/Chassi |
Perguntas frequentes sobre conexões SCART
Nesta seção, fornecemos as respostas para algumas das perguntas mais frequentes sobre o SCART.
Porquê os cabos SCART são banhados a ouro? Um conector SCART banhado a ouro é melhor que o conector normal?
O revestimento de ouro nos conectores destina-se a proteger as peças metálicas da oxidação. A menos que esteja a usar esses conectores num ambiente húmido, ou esteja constantemente a conectá-los e desconectá-los, o revestimento de ouro oferece muito pouco benefício.
Posso jogar meus consoles de jogos retrô com TVs mais recentes? O que fazer se minha TV não tiver um conector SCART
Os fãs de consolas de jogos antigas ainda podem desfrutar dos seus favoritos nos seus aparelhos de televisão modernos. Alguns aparelhos de televisão mais novos ainda vêm com portas SCART que pode usar para conectar os seus jogos de vídeo diretamente.

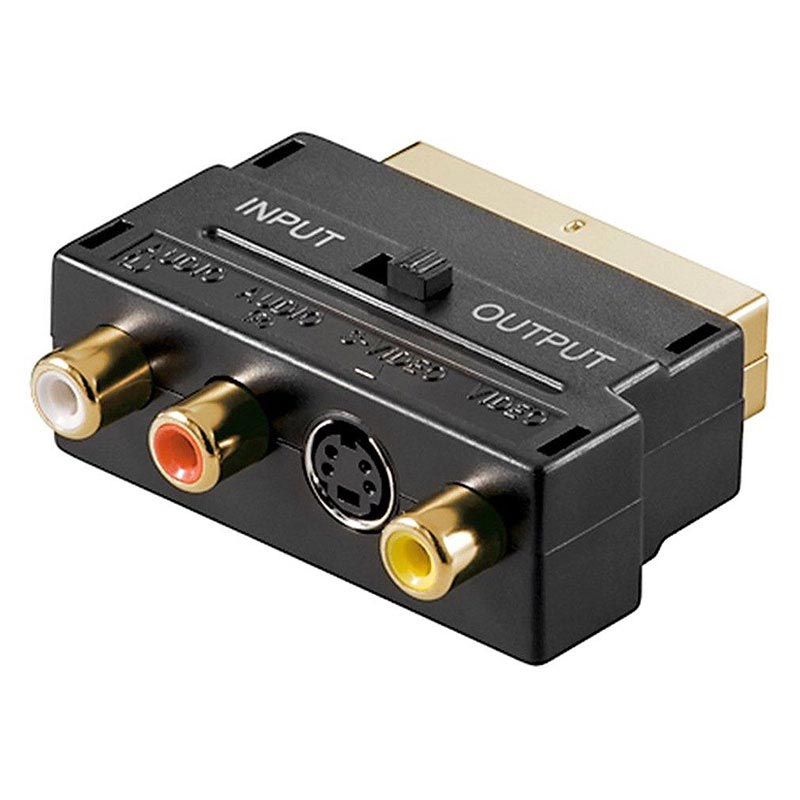

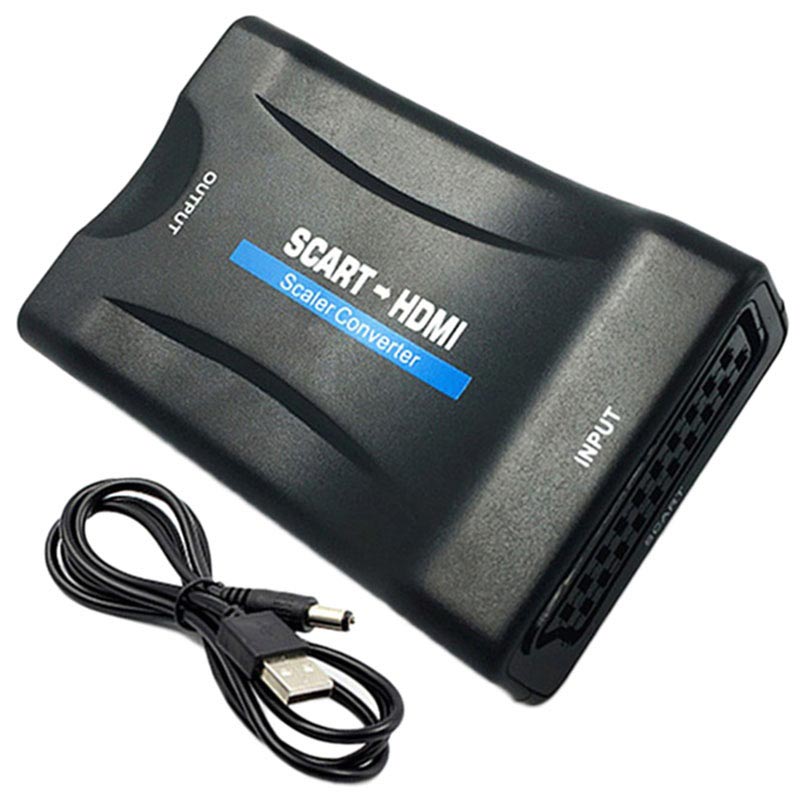

Mas se tiver apenas uma porta HDMI, um adaptador SCART para HDMI permitirá criar a conexão. Também pode usar diferentes tipos de adaptadores SCART, como um adaptador SCART para VGA e um adaptador SCART para USB, para aproveitar outros ecrãs e monitores.
Alternativamente, também pode tirar proveito do seu leitor VHS ou DVD com uma conexão SCART. Esses dispositivos geralmente terão duas portas SCART que permitem encadear as conexões.
Conecte a sua consola à porta SCART do player e a outra porta do dispositivo à TV. Ligue a consola de jogos e a TV e mude para o canal apropriado para começar a jogar.
Pode descobrir mais no nosso blog sobre como jogar nas consolas antigas em TVs novas, para encontrar a melhor solução para emparelhamento da sua consola de jogos e TV.
Como conectar vários dispositivos SCART a uma única porta SCART. Posso conectar várias consolas de jogos antigas a uma única porta SCART?
Pode ter vários dispositivos que competem pela mesma porta SCART no seu equipamento AV. Conectar e desconectar fios pode ser um incômodo se todos esses dispositivos forem usados com a mesma frequência.
A solução para isso é obter um adaptador multi-SCART, conhecido como caixa de comutação SCART ou divisor, que permite ter várias conexões. Esses adaptadores estão disponíveis nas versões manual (seleciona o dispositivo manualmente), automático (seleciona automaticamente o dispositivo ativo) e controlado remotamente (troque entre dispositivos usando um comando).
Porquê o meu cabo SCART não está a funcionar? Como limpar cabos SCART
O cabo SCART foi projetado para ser usado em apenas uma posição. Portanto, conexões inadequadas dos pinos não devem ser um problema. Se o encaixe do conector for perfeito e o problema persistir, aqui estão algumas coisas que pode fazer para que a conexão funcione.
O seu cabo e entradas podem precisar de um pouco de limpeza. Antes de iniciar o processo de limpeza, certifique-se de que todos os dispositivos e cabos estejam desconectados e não ligados a nenhuma fonte de alimentação. Use uma escova macia e um pano de microfibra sem fiapos para limpar qualquer poeira e sujeira. Alternativamente, o ar comprimido também fará o trabalho.
Também pode trabalhar com um palito de dente ou um cotonete, para entrar nos cantos e recantos. Certifique-se de ser gentil ao limpar com objetos pontiagudos. Um par de pinças também pode ajudar a ajustar quaisquer pinos que pareçam um pouco tortos.
Às vezes, um pouco de ferrugem ou corrosão pode causar uma conexão fraca. Pode usar lixa para raspar suavemente. Sujeira persistente pode ser tratada com uma solução isopropílica ou produtos de limpeza apropriados. Certifique-se de que tudo esteja completamente seco antes de usá-lo novamente.
Se a limpeza não resolver os problemas, consulte a seção de função de pinos para identificar qual pino não está a funcionar. O problema também pode estar no hardware ou entradas incorretas. Considere comprar um novo cabo SCART ou procurar ajuda de um profissional.
Como o JP-21 SCART é diferente do padrão IEC 60933-1?
A tabela a seguir mostra a função dos diferentes pinos na versão japonesa dos conectores SCART.
Pino do conector | Função |
1 | Entrada de áudio (esquerda) |
2 | Saída de áudio (esquerda) |
3 | Áudio terra |
4 | Áudio terra |
5 | Entrada de áudio (direita) |
6 | Saída de áudio (direita) |
7 | Vídeo terra |
8 | Vídeo terra |
9 | Vídeo composto entrada |
10 | Vídeo composto saída |
11 | Entrada de controlo AV |
12 | Entrada Ym |
13 | Sinal vermelho terra |
14 | Terra |
15 | Sinal vermelho I/O |
16 | Entrada Ys |
17 | Sinal verde terra |
18 | Sinal azul terra |
19 | Sinal verde I/O |
20 | Sinal azul I/O |
21 | Invólucro/Chassi |
Qual é a diferença entre SCART e DVI?
Os cabos SCART destinam-se a ligações de sinal analógico, enquanto o DVI (Digital Visual Interface) foi concebido para transmitir vídeo digital não comprimido. Outra diferença é que os cabos DVI não são capazes de transportar sinais de áudio. Ao contrário do DVI, os cabos SCART podem transportar sinais de áudio estéreo e mono.
Embora as duas interfaces sejam diferentes, pode encontrar adaptadores e cabos que permitem criar conexões SCART para DVI e DVI para SCART entre dispositivos.
Qual é a diferença entre SCART e HDMI?
As duas interfaces são capazes de transmitir áudio e vídeo. No entanto, os cabos SCART podem lidar com sinais de áudio e vídeo analógicos, enquanto o HDMI (High-Definition Multimedia Interface) suporta dados de vídeo não compactados e dados de áudio digital compactados ou não compactados.
Em comparação com a resolução máxima de 560p do SCART, o HDMI vem com suporte para resolução de 1080p. O HDMI também tem uma gama maior de dispositivos compatíveis do que o SCART.
HDMI é o padrão mais recente e é encontrado em quase todos os dispositivos modernos de áudio e vídeo. Também tem compatibilidade retroativa com vídeo digital DVI de link único (DVI-D ou DVI-I), embora não com DVI-A ou DVI de link duplo.
As conexões entre dispositivos HDMI e SCART são possíveis via cabos e adaptadores HDMI para SCART e SCART para HDMI.
