O cabo HDMI veio para substituir muitos dos cabos que teria visto nos seus aparelhos de televisão mais antigos. A Interface Multimídia de Alta Definição (HDMI) permite conectar dois dispositivos compatíveis com HDMI para transmitir informações como vídeo e áudio entre eles. Eles são a escolha padrão entre as TVs de alta definição (HDTV).
Este tipo de conector foi desenvolvido em 2002, com a intenção de um conector de áudio-vídeo (AV) compatível com versões anteriores para Interface Visual Digital (DVI). Hitachi, Panasonic, Philips, Silicon Image, Sony, Thomson, RCA e Toshiba iniciaram o desenvolvimento dessa tecnologia e são conhecidos como seus fundadores.
Em 25 de outubro de 2011, os fundadores criaram o HDMI Forum, que agora serve como centro para o desenvolvimento da especificação HDMI. Cada vez mais gadgets adoptam este método de transmissão. Existem diferentes tipos de conectores HDMI. No entanto, todos eles agora são usados como substitutos dos padrões de vídeo analógico.
O DVI não requer nenhuma licença para fazer interface com HDMI. As empresas precisam solicitar o licenciamento HDMI por meio da HDMI LLC para poder incorporar a tecnologia em seus produtos. Isso ocorre porque a especificação HDMI não é um padrão aberto.
As empresas pagam uma taxa para se tornarem adoptantes de HDMI, o que lhes permite acesso a muitos direitos, mas o mais importante é que eles obtêm acesso à especificação de teste de conformidade (CTS). O CTS é vital para a conformidade e certificação de qualquer produto compatível com HDMI a ser vendido legalmente.
Neste blog post, aprenderá tudo sobre cabos HDMI e as suas funcionalidades. Armado com essas informações, pode obter as melhores experiências dos seus gadgets digitais!
O que é uma interface HDMI?
O HDMI permite enviar vídeo digital de alta resolução, com som com qualidade de cinema e comandos do dispositivo. Ao contrário dos cabos AV mais antigos, como cabos compostos que separam os sinais de áudio e vídeo em linhas individuais, o HDMI usa um único cabo para passar o sinal pelo conector.
O que é um conector HDMI?
Os conectores HDMI são as extremidades e as portas através das quais o cabo conecta dois dispositivos separados. São do tipo masculino e feminino. Normalmente, os conectores machos estão nas extremidades do cabo, enquanto os conectores fêmeas podem ser encontrados integrados nos dispositivos como portas.
No entanto, o inverso também pode ser visto em algumas aplicações com terminais machos protegidos em dispositivos. O posicionamento dos conectores é feito para evitar curtos-circuitos acidentais através de um objeto metálico externo.
Quantos conectores HDMI diferentes existem?
Embora existam cinco tipos de conectores HDMI, os tamanhos de conector padrão, miniconector e microconector são os mais comuns. A tabela a seguir resume os diferentes tipos de conectores.
Tipo de conector | Especificação | Características |
Padrão(Tipo A) | HDMI 1.0 | • O conector macho (fixa) dimensões externas: 13,9 mm × 4,45 mm. .• Conector fêmea (porta) dimensões internas: 14 mm × 4,55 mm. • Vem com configuração de 19 pinos. • Suporta todos os modos SDTV, EDTV, HDTV, UHD e 4K. • Compatibilidade elétrica com DVI-D de link único. |
Dual Link(Tipo B) | HDMI 1.0 | • Desde agosto de 2021, não se usa nenhum produto. • Dimensões do conector HDMI Dual Link: 21,2 mm × 4,45 mm. • Vem com configuração de 29 pinos, com seis pares diferenciais em vez de três. • Suporta ecrãs de resolução muito alta, como WQUXGA (3840×2400). • Compatibilidade elétrica com DVI-D de link duplo. |
Mini(Tipo C) | HDMI 1.3 | • Dimensões do conector mini HDMI: 10,42 mm × 2,42 mm. • Vem com configuração de 19 pinos. • Suporta dispositivos portáteis como câmaras DSLR, filmadoras, tablets maiores e sistemas de navegação por satélite. • Todos os sinais positivos dos pares diferenciais são trocados com sua blindagem correspondente • DDC/CEC Terra atribuído ao pino 13 em vez do pino 17. • CEC atribuído ao pino 14 em vez do pino 13. • O pino reservado é 17 em vez do pino 14. |

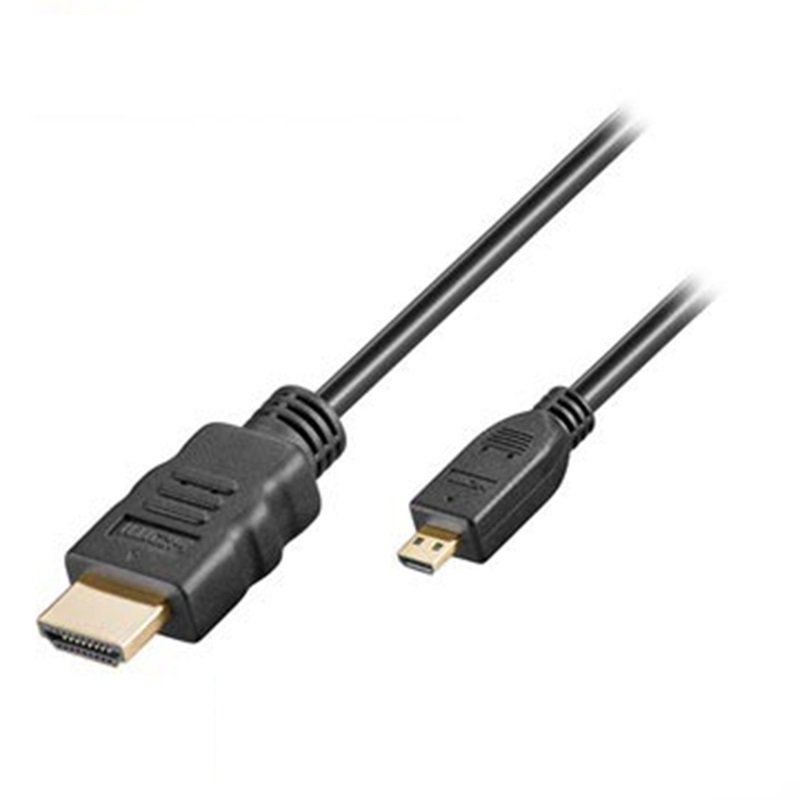

Micro(Tipo D) | HDMI 1.4 | • Dimensões do conector micro HDMI: 5,83 mm × 2,20 mm. • Suporta dispositivos pequenos e portáteis, como telemóveis. • Vem com configuração de 19 pinos com atribuição de pinos diferente dos tipos A e C. |
Sistema de Conexão Automotiva(Tipo E) | HDMI 1.4 | • Vem com configuração de 19 pinos projetada especificamente para sistemas automotivos. • A aba de travamento evita que o cabo se solte por causa de vibrações. • A estrutura ajuda a evitar que humidade e sujeira interfiram nos sinais. • Os cabos de consumo padrão podem ser conectados através de um conector de relé. |
Quantos tipos de cabos HDMI existem?
Em geral, os cabos HDMI podem ser classificados em cabos HDMI padrão, de alta velocidade e ultra-alta velocidade. Os dois primeiros são ainda subcategorizados com base em aplicativos Ethernet e Automotivo.
Tipo de cabo | Resolução | Largura de banda | Características |
Padrão(Categoria 1) | 1080i ou 720p | 4.95Gb/s | • Projetado para transmissão HDTV comum, cabo, TV por satélite e algumas aplicações mais antigas. • Tem menor capacidade de largura de banda. • Otimizado para as versões HDMI 1.0 a 1.2a. • Se um cabo não tiver o tipo especificado, provavelmente é um cabo HDMI padrão. |

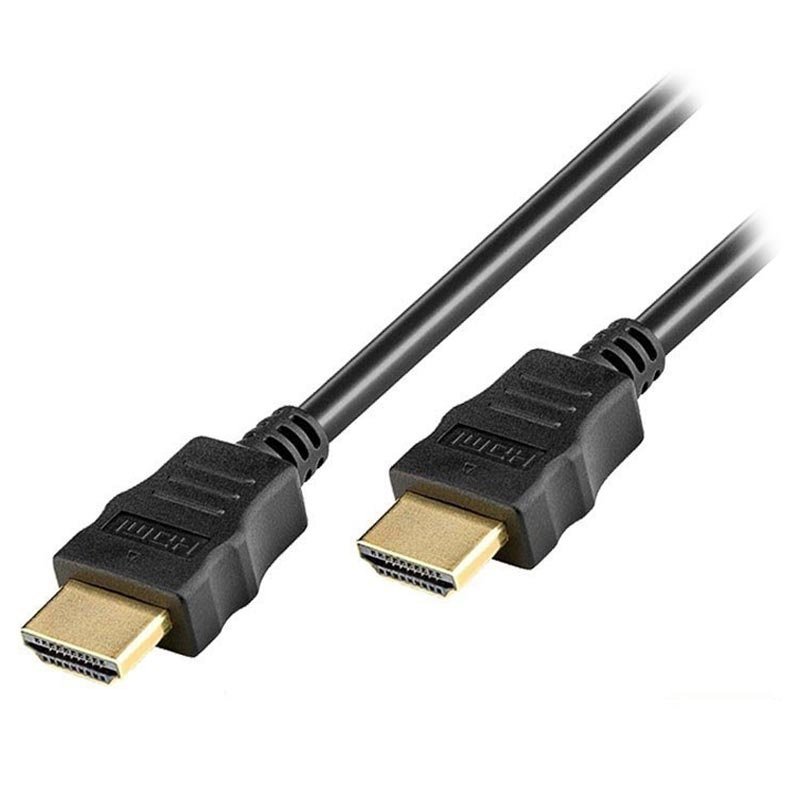

Padrão com Ethernet | 1080i ou 720p e um canal Ethernet HDMI dedicado | 4.95Gb/s | • Mesmas capacidades do padrão. • Vem com canal Ethernet dedicado. • Ambos os dispositivos conectados por HDMI devem ter o Canal Ethernet ativado.. |
Padrão Automotivo | 1080i ou 720p | 4.95Gb/s | • Mesmas capacidades dos cabos padrão. • Projetado para conectar reprodutores de DVD portáteis ou de carro e outros dispositivos a monitores de vídeo no carro. • Vem com caixa protetora para suprimir a interferência de outros sistemas elétricos e fiação do carro. |
Alta velocidade(Categoria 2) | 1080p4K @ 30Hz | 10.2Gb/s | • Projetado para lidar com resoluções de vídeo mais altas e fornecer suporte para 3D e Deep Colour. • Tem capacidade de largura de banda maior do que os cabos padrão. • Otimizado para as versões HDMI 1.3 a 1.4a |
Alta velocidade com Ethernet | 1080p ou 4K @ 30Hz e canal Ethernet HDMI dedicado | 10.2Gb/s | • Mesmas capacidades dos cabos de alta velocidade. • Vem com canal Ethernet dedicado. • Preferido para aplicativos de rede de dispositivos. • Ambos os dispositivos conectados por HDMI devem ter o Canal Ethernet ativado. |
Automotivo de alta velocidade | 1080p4K @ 30Hz | 10.2Gb/s | • Mesmas capacidades dos cabos de alta velocidade. • Projetado para conectar reprodutores de DVD portáteis ou de carro e outros dispositivos a monitores de vídeo no carro. • Vem com caixa protetora para suprimir a interferência de outros sistemas elétricos e fiação do carro. |
Alta velocidade premium(Categoria 3) | 4K @ 60Hz | 18Gb/s | • Usado para transferência confiável de vídeo com resolução 4K/UltraHD, incluindo 4K/60 Hz, HDR e faixa de cores expandida. • Otimizado para as versões HDMI 2.0/a/b. • Certificado pelo Premium HDMI Cable Certification Program. |
Ultra-alta velocidade(Categoria 3) | 8K @ 60Hz4K @ 120Hz | 48Gb/s | • Suporta todos os recursos de cabos anteriores com suporte adicional para 8K com resolução HDR e 10k. • Otimizado para HDMI versão 2.1 e é totalmente compatível com versões anteriores. • Menos suscetível a EMI (interferência eletromagnética) causada por alguns dispositivos sem fio. |
O que deve saber sobre cabos HDMI
Para dispositivos modernos, como os seus televisores ULTRA HD, o HDMI é o cabo principal para transmissão de dados. Esses cabos também podem vir com recursos adicionais que melhoram a qualidade geral da transferência. Esses cabos podem ser bidirecionais ou direcionais.
Cabo bidirecional
Cabo HDMI passivo: A maioria dos cabos HDMI em uso são cabos passivos que permitem a transferência de informações em ambas as direções. Assim, pode conectar qualquer extremidade a uma conexão de entrada ou saída HDMI. Pode esperar conexões estáveis de até 4,5 metros com esses cabos.
Cabos direcionais
Cabo HDMI ativo (amplificado): Comprimentos maiores de cabo HDMI requerem reforço adicional para transferência confiável de sinal. Isso pode ser feito usando um cabo HDMI ativo que vem com circuito de amplificação incorporado numa das fichas de conexão.
Embora esses cabos funcionem com alimentação interna, alguns podem vir com cabos de conexão de fonte de alimentação USB ou adaptador CA.

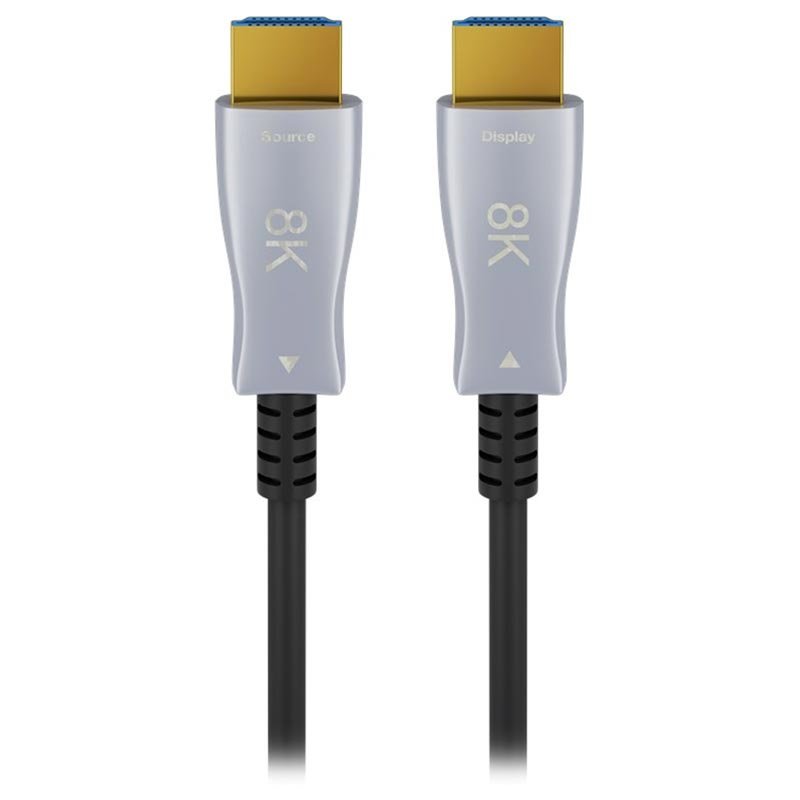

Cabo HDMI óptico: Esses cabos HDMI usam cabos de fibra óptica para transferir sinais de vídeo e áudio. Estes são muito finos e são cabos de transferência confiável de sinais por longas distâncias sem qualquer alimentação externa.
Quais são as especificações HDMI?
Os números no HDMI são especificações que descrevem os protocolos, sinais, interfaces elétricas e requisitos mecânicos. Desde a sua concepção em 2002, o HDMI passou por muitas atualizações para melhor transmissão de áudio e vídeo.
O ano de 2002: HDMI 1.0
- Taxas de atualização de resolução máxima: 1080p a 60 quadros por segundo (UXGA).
- 8 canais de áudio não compactados de 192kHz/24 bits (PCM).
- Taxa máxima de transmissão: Até 4,95 Gbps.
- Vídeo e áudio em Blu-ray.
O ano de 2005: HDMI 1.1/1.2
- Suporta áudio de DVD e áudio de 1 bit com as especificações HDMI 1.1 e HDMI 1.2.
- O HDMI 1.2 adicionou suporte explícito para espaço de cores YCbCr e fontes de baixa tensão usando PCI Express.
- Recursos totalmente especificados do Consumer Electronic Control (CEC), conjuntos de comandos e testes de conformidade com CEC para HDMI 1.2a.
- Resolução máxima de 1440p a 30Hz com a mesma velocidade do HDMI 1.0
- Foi introduzido o conector HDMI padrão para aplicativos de PC.
O ano de 2006: HDMI 1.3/1.3a
- Taxas de atualização de resolução máximas de 4K @ 60Hz com uma velocidade aprimorada de 10Gbps.
- Conectores Mini HDMI foram introduzidos para uso com dispositivos portáteis como filmadoras.
- Profundidade de cor aumentada para 10 bits, 12 bits ou 16 bits por canal.
- Suporte para espaço de cor xvYCC, formatos Dolby TrueHD e DTS-HD Master Audio.
O ano de 2009: HDMI 1.4/1.4a
- Foi introduzido o canal de retorno de áudio (ARC) e 3D Over HDMI.
- Introduzido o Conector Micro HDMI.
- Resolução máxima de 4K a 60 quadros por segundo, além de 3840 x 2160 a 30Hz e 4096 x 2160 a 24Hz e velocidade de 10,2 Gbps.
- Introduzido o HDMI Ethernet Channel (HEC) que acomoda uma conexão Ethernet de 100Mb/s entre dispositivos.
- Suporte para canal de retorno de áudio (ARC).
O ano de 2013: HDMI 2.0
- Também conhecido como HDMI Ultra-High Definition (UHD
- A velocidade máxima de 18 Gbps com taxas de atualização de resolução no máximo de 4k a 60Hz.
- Suporta 32 canais de áudio, bem como uma relação de aspecto de cinema ultra-amplo 21:9.
- Suporta codificação de sinal 8b/10b e vídeo High Dynamic Range (HDR) com metadados estáticos.
O ano de 2017: HDMI 2.1
- Suporte para resoluções mais altas e taxas de atualização mais altas, incluindo 4K a 120Hz e 8K a 120Hz.
- A largura de banda máxima de até 48 Gbps.
- Suporta HDR dinâmico, compressão de fluxo de exibição (DSC) 1.2a e canal de retorno de áudio aprimorado (eARC).
- Totalmente compatível com versões anteriores.
Perguntas frequentes sobre cabos HDMI
Aqui respondemos algumas das perguntas comuns feitas e pesquisadas sobre cabos HDMI.
Quais são os diferentes formatos de conectores HDMI? Não tenho espaço para conectar o meu cabo HDMI diretamente, o que devo fazer?
O cabo HDMI padrão tem um conector macho em cada extremidade do cabo. Embora na maioria das situações isso ofereça um uso confortável, pode ser difícil de usar onde o espaço é limitado.
Em situações em que o cabo pode ser dobrado, pode optar por um conector HDMI em ângulo reto. Esses conectores são ideais quando os dispositivos estão muito próximos de paredes ou outros objetos que não podem ser movidos, ou quando o cabo normal tem que ser fortemente dobrado.
Alternativamente, também pode encontrar adaptadores em ângulo reto. No entanto, eles não são a escolha ideal, pois aumentam ainda mais o cabeamento e podem não ser tão seguros.
Quantos tipos de portas HDMI existem?
A conexão HDMI entre dois dispositivos é feita através das portas e dos cabos associados. Como mencionado anteriormente, existem 5 tipos de conectores; portanto, existem 5 tipos de portas HDMI. No entanto, a grande maioria dos dispositivos pode ser vista com portas Standard, Mini e Micro.
O que é o modo alternativo HDMI? Como conecta os cabos HDMI de telefone à TV?
Quando deseja conectar o seu telemóvel, laptop ou até mesmo um tablet como fonte a qualquer dispositivo HDMI, pode optar pelo modo HDMI Alt. Este cabo USB tipo C para HDMI permite usar o conector USB-C reversível com qualquer conector HDMI nativo.
Esta conexão de cabo suporta todos os recursos de HDMI 1.4b que incluem:
- Resoluções até 4K
- Efeito surround
- Canal de retorno de áudio (ARC)
- 3D (4K e HD)
- Canal Ethernet HDMI (HEC)
- Controle de Eletrônicos de Consumo (CEC)
- Proteção de conteúdo digital de alta largura de banda (HDCP 1.4 e HDCP 2.2)
Por que alguns conectores HDMI são de cor dourada? Os conectores dourados são melhores que os conectores HDMI padrão?
Embora a cor mais comum para o conector seja prata, encontrará algumas marcas optando pelo dourado.
O revestimento de ouro destina-se a evitar a oxidação do conector. No entanto, o teor de ouro é bastante baixo e o revestimento não é necessário, a menos que o cabo seja usado num ambiente húmido.
Pode combinar HDMI com conexões não HDMI? Como conectar diferentes conectores HDMI?
Adaptadores ou cabos HDMI podem ser usados para criar conexões entre conectores HDMI de diferentes tipos e até mesmo outras interfaces não HDMI. Eles oferecem a capacidade de desfrutar de recursos HDMI consistentes em ambas as extremidades.
Como posso conectar várias consolas de jogos à minha TV? Como conecto vários dispositivos a uma única porta HDMI?
Os interruptores HDMI podem ser usados para conectar vários conectores HDMI a uma única porta HDMI. Esses gadgets têm várias portas de entrada e uma única saída para um monitor. Estes também podem ser encontrados com controles remotos para alternar entre as diferentes entradas.
Da mesma forma, quando deseja reproduzir em vários ecrãs a partir de um único dispositivo de origem, pode usar um divisor HDMI para fazer isso. Pode descobrir mais no nosso blog post sobre como conectar consolas de jogo antigas com cabo HDMI.
Como limpar conectores HDMI. A poeira pode afetar o desempenho dos cabos HDMI?
Poeira ou sujeira podem introduzir fatores indesejados nas suas conexões. Isso pode fazer com que os cabos não funcionem com a eficiência que deveriam. Siga estas etapas para limpar os seus cabos e conectores:
- Desconecte o cabo de todos dispositivos.
- Se os pinos parecerem tortos, use uma pinça para realinhá-los suavemente.
- Também pode usar a pinça para retirar a sujeira.
- Use uma escova macia e um pano de microfibra macio e sem fiapos para limpar os conectores.
- Use ar comprimido para remover a sujeira dos conectores.
Para sujeira persistente, use solução isopropílica ou produtos de limpeza apropriados. Certifique-se de que os seus dispositivos estejam completamente desligados e não conectados a nenhuma fonte de energia. Mergulhe um cotonete na solução e limpe os conectores. Um palito também pode ser usado para remover a sujeira de locais de difícil acesso.
Limpe os conectores com um pano de microfibra sem fiapos e certifique-se de que todas as áreas estejam completamente secas antes de usá-los.

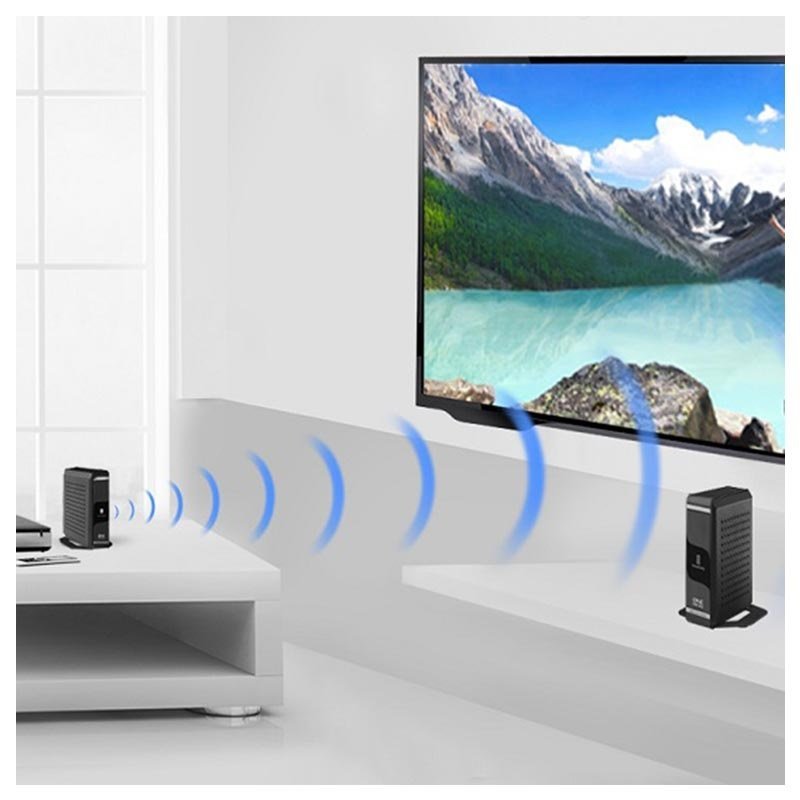

O que são conectores HDMI sem fio? Como usar um conector HDMI sem fio?
HDMI sem fio são ótimas alternativas se não gosta da confusão de cabos. Eles também são ideais para caixas de configuração, embora não tanto para consolas de jogos, pois apresentam um pouco de atraso.
Esses conectores vêm em pares; um se conecta à fonte enquanto o outro à saída. Estes transmitem via frequência de micro-ondas. Alguns conectores sem fio vêm com transmissores IR integrados que permitem usar comandos de TV para controlar dispositivos.
No final: o que devo procurar ao comprar um cabo HDMI?
Antes de fazer conclusão, aqui estão algumas coisas a lembrar antes de comprar um cabo HDMI.
- Certifique-se de que o seu cabo HDMI tenha os conectores corretos para conectar dispositivos.
- Tenha em mente o comprimento do cabo ao comprar. Certifique-se de que o comprimento seja adequado para uso e não dificulte a movimentação das componentes.
- Procure o logotipo oficial da certificação para ter certeza de que está a receber o que escolheu. É improvável que cabos baratos forneçam a qualidade e a durabilidade dos cabos certificados. Por outro lado, um preço caro não garante a qualidade. Compre sempre de fontes confiáveis.
- Um projetor de vídeo 4k ou um reprodutor de Blu-ray Ultra HD vai ter cabo de alta velocidade com classificação Premium. Certifique-se de que os seus cabos HDMI sejam compatíveis com os recursos do seu dispositivo.
Saiba mais!
Esperamos que o nosso post o tenha ajudado a aprender mais sobre HDMI e como usá-lo para otimizar as suas experiências de áudio e vídeo. Se estiver à procura de outros cabos e adaptadores, ou simplesmente quiser respostas para as suas dúvidas sobre eles, entre em contato conosco!
