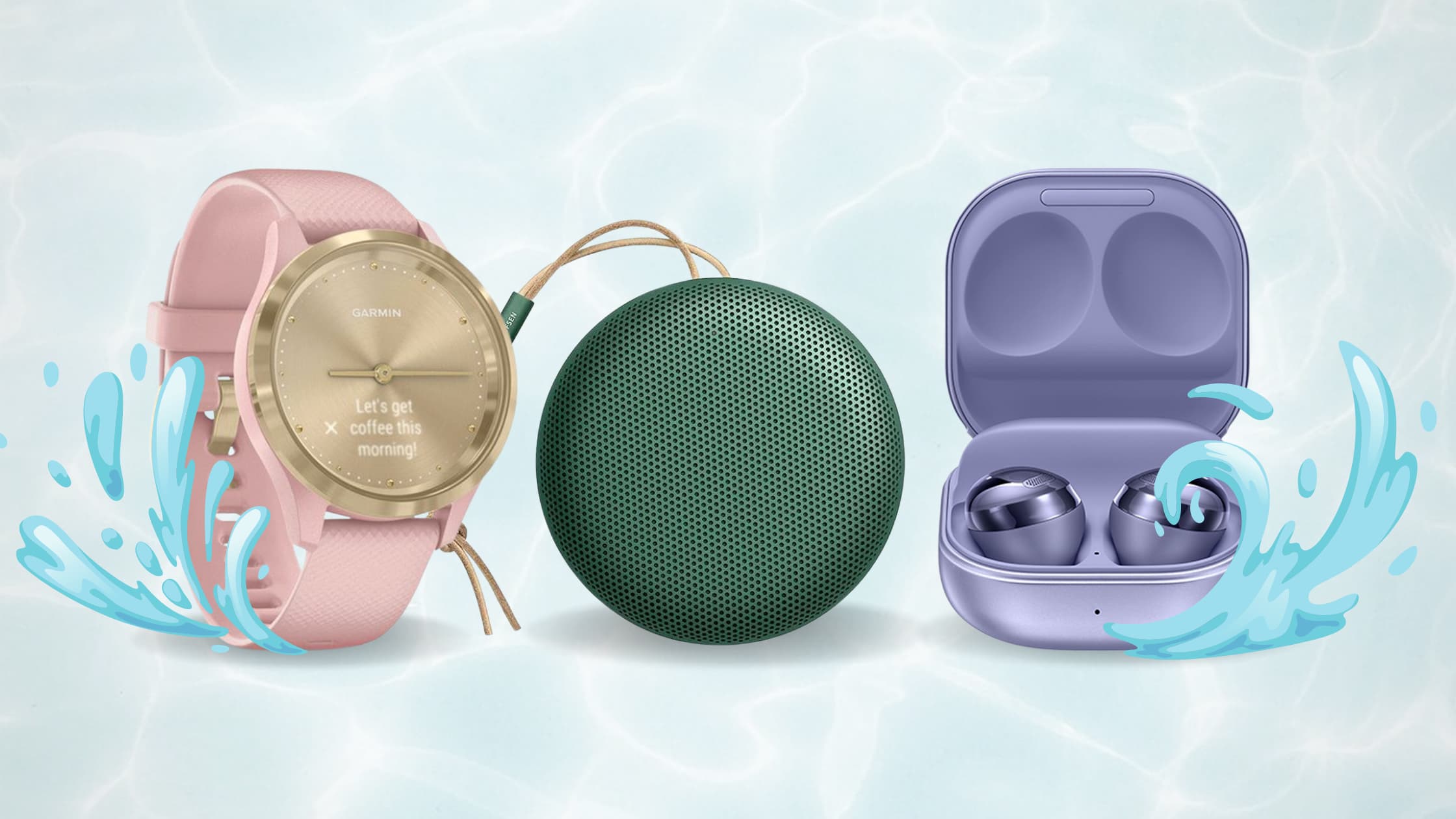

Na vida quotidiana, os seus smartphones e outros gadgets usados diariamente são expostos a vários fatores. Num treino com os seus auscultadores favoritos, eles lutam contra os danos do suor. Vai acampar e ficar fora da cidade? É provável que leve consigo um power bank que resiste a qualquer tipo de tempo.
A maior parte do sistema elétrico dos seus dispositivos é encerrado em alguma forma de caixa. Isso ajuda a evitar a entrada de objetos estranhos, como poeira e humidade. Além disso, os invólucros também garantem que não fique acidentalmente ferido pelas partes móveis internas ou na fiação, ao mesmo tempo que as protege de elementos externos.
Embora a inspeção visual apenas permita uma visão superficial dos recursos de proteção, as certificações e os padrões do setor são o caminho certo quando precisa de garantia. Pode ter encontrado produtos como smartwatches e colunas Bluetooth com as suas certificações IP exibidas. Esses códigos costumam ser acompanhados por palavras e frases como resistente à água, à prova de poeira e respingos e resistente à imersão de até 1m por até 30 minutos.
Para um leigo, os códigos IP ou classificações não significam mais do que aquilo que a descrição do produto afirma. No entanto, uma capa impermeável pode ser resistente à água até um certo limite dentro de um período definido. Os seus auriculares sem fio que prometem ser resistentes à água com o seu IP-56 podem lhe ter mentido para em relação à sua certificação.
Tomar a decisão certa e proteger-se de produtos baratos e falsificados exige conhecimento e compreensão desses códigos e classificações. Os códigos IP são padrões internacionais com aceitações globais para o grau de proteção fornecido pelos invólucros ou caixas dos seus dispositivos eletrónicos.
Neste post, aprenderá o que significam os códigos e classificações de IP e como diferenciar uma classificação de IP falsa de uma real. Também aprenderá sobre os testes aos quais o seu dispositivo foi submetido para receber a classificação de proteção da entrada de água.
O que é a Comissão Eletrotécnica Internacional?
As certificações e os padrões do produto permitem que faça a compra certa, com confiança. A Comissão Eletrotécnica Internacional (IEC) é uma dessas organizações que cobre uma ampla gama de padrões tecnológicos internacionais.
É uma organização sem fins lucrativos e não governamental responsável por definir padrões internacionais para tecnologias elétricas. Eles preparam e publicam padrões internacionais para eletrotecnologia, que é um termo coletivo usado para todas as tecnologias elétricas, eletrônicas e relacionadas.
O IEC foi estabelecido em Londres e mudou-se para Genebra em 1948, onde instalou a sua atual sede. Essa comissão de padrão internacional também tem os seus centros em todo o mundo, incluindo os Estados Unidos da América, na cidade de Boston, em Singapura e no Brasil.
A sua primeira publicação, no ano de 1938, teve como objetivo unificar terminologia relativa a tecnologias elétricas, eletrônicas e afins. Este vocabulário internacional foi publicado em vários idiomas. O Vocabulário Eletrotécnico Internacional, juntamente com a sua versão online, conhecida como Eletropédia, continua sendo de grande importância para as indústrias elétrica e eletrônica.
A Comissão Eletrotécnica Internacional também trabalha em estreita ligação com a Organização Internacional para Padronização (ISO) e a União Internacional de Telecomunicações (ITU).
O que são classificações ou códigos de proteção de ingresso?
As classificações e códigos de proteção de ingresso ou IP são um sistema de classificação publicado pela Comissão Eletrotécnica Internacional sob o padrão IEC 60529. Esta classificação é uma medida do grau de proteção oferecido por uma caixa, ou um invólucro, contra a entrada de corpos ou itens estranhos.
O padrão IEC 60529 é um padrão internacional, enquanto o EN 60529 é o padrão britânico. As classificações de IP são categorizadas para informá-lo sobre o nível de proteção de seus dispositivos contra os efeitos prejudiciais de objetos estranhos, sujeira e humidade.
Interpretar os códigos de IP: a sintaxe de avaliação decomposta
Antes de chegarmos ao gráfico de classificação de IP, é importante entender os elementos dos códigos de IP e o que eles representam.
Código IP consiste em cinco elementos, dois dos quais são opcionais. A tabela a seguir oferece uma visão geral rápida do significado de cada parte.
IP | Primeiro dígito | Segundo dígito | Carácter adicional | Carácter suplementar |
Proteção internacional / Proteção de ingresso(Obrigatório) | Dígitos 0 até 6, ou a letra X(Obrigatório) | Dígitos 0 até 8, ou a letra X(Obrigatório) | Letras, B, C ou D(Opcional) | LetrasH, M, S ou W(Opcional) |
Os códigos IP são sempre escritos com os primeiros dois caracteres sendo IP, o que é seguido imediatamente por dois dígitos e duas letras opcionais. O código nunca terá hífens ou qualquer outro sinal de pontuação. Esta é uma forma de saber se o seu gadget ou dispositivo foi submetido aos testes apropriados para obter as certificações de IP.
Aqui está uma análise do que cada parte do código representa.
- Primeiro dígito: O dígito imediatamente após o IP representa o nível de proteção contra a entrada de sólidos e o acesso a partes perigosas por pessoas. Ele só pode estar entre os números de 0 a 6. Um X é colocado quando nenhuma informação está disponível.
- Segundo dígito: O segundo dígito informa sobre a proteção contra a entrada de água. Ele só pode estar entre os números de 0 a 8. Um X é colocado quando nenhuma informação está disponível. O dígito 9 também é usado para invólucros que podem suportar alta pressão e altas temperaturas.
- Letra adicional: A primeira letra após os números determina a proteção de uma pessoa contra o acesso a peças perigosas. É uma classificação opcional e usa apenas as letras A, B, C ou D.
- Letra suplementar: A última letra é mais uma classificação opcional. Informa sobre a proteção do equipamento contra ameaças específicas. Apenas as letras H, M, S ou W são usadas para isso.
Dígito ou letra mais alto significa maior proteção. Isso também significa que as categorias mais baixas de proteção geralmente são atendidas pelo invólucro ou dispositivo com uma classificação de IP mais alta. As letras geralmente não são usadas para dispositivos menores, como smartphones e smartwatches.
Sistema de classificação IP: Uma análise detalhada da classificação IP
Nesta seção, fornecemos uma descrição detalhada do que significa cada parte do código IP ou classificação. Esse entendimento o ajudará a usar a classificação IP para fazer uma compra informada na próxima vez que precisar de um gadget que se adapte às necessidades do seu estilo de vida.
Primeiro dígito: nível de proteção contra entrada de corpos estranhos
Letra ou dígito | Proteção do dispositivo contra entrada de objetos estranhos sólidos | Proteção de pessoas contra o acesso a partes perigosas |
X | Não necessário | Não necessário |
0 | Não protegido | Não protegido |
1 | Protegido de objetos maiores ou iguais a 50 mm de diâmetro | As peças perigosas não podem ser acessadas pelas mãos; no entanto, nenhuma proteção contra o contato deliberado com o corpo |
2 | Protegido de objetos maiores ou iguais a 12,5 mm de diâmetro | As partes perigosas não podem ser acessadas pelos dedos ou itens de objetos de tamanhos semelhantes |
3 | Protegido de objetos maiores ou iguais a 2,5 mm de diâmetro | As partes perigosas não podem ser acessadas por fios ou ferramentas do tamanho mencionado |
4 | Protegido de objetos maiores ou iguais a 1,0 mm de diâmetro | Partes perigosas não podem ser acessadas por fios, parafusos e formigas grandes / pequenos insetos do tamanho mencionado |
5 | Proteção contra poeira, desde que a exposição não seja com uma quantidade muito grande | Partes perigosas não podem ser acessadas por fios, parafusos e formigas grandes / pequenos insetos do tamanho mencionado |
6 | Proteção contra poeira | Partes perigosas não podem ser acessadas por fios, parafusos e formigas grandes / pequenos insetos do tamanho mencionado |
Segundo dígito: nível de proteção contra entrada de humidade
Letra ou dígito | Proteção do dispositivo contra entrada de água com efeitos danosos | Teste realizado |
X | Não necessário | Não necessário |
0 | Não protegido | Não necessário |
1 | Protegido contra gotas de água a cair verticalmente quando colocado na posição vertical | Testado por 10 minutos com água equivalente à chuva caindo a 1 mm por minuto |
2 | Protegido de de água a pingar em 15 graus de inclinação em todas as quatro posições | Cada posição é testada com inclinação por 2,5 minutos com água equivalente à chuva caindo a 3 mm por minuto |
3 | Protegido de água borrifada por até 60 graus da posição vertical | O dispositivo é testado com pulverizador de água a 1 minuto por metro quadrado durante pelo menos 5 minutos. Testes adicionais também realizados com um tubo oscilante por 10 minutos |
4 | Protegido de salpicos de água de qualquer direção | Testado por 10 minutos com respingos de água de todas as direções |
5 | Protegido de jatos de água de bico de 6,3 mm | Testado com jatos de água a pulverizar 12,5 litros de água por minuto, 1 minuto por metro quadrado e também a uma pressão de 30 kPa a partir de 3 metros |
6 | Protegido de poderosos jatos de água de bico de 12,5 mm | Testado com jatos de água a pulverizar 100 litros de água por minuto, 1 minuto por metro quadrado e também a uma pressão de 100 kPa a partir de 3 metros |
7 | Protegido de submersão para profundidades de até 1m | Dispositivo submerso por 30 minutos a 1 m de profundidade |
8 | Protegido de submersão para profundidades de 1m ou mais | Teste específico do fabricante |
Letras adicionais e complementares
Letra | Significado |
Proteção de pessoas contra o acesso a peças perigosas com | |
A | Costas da mão |
B | Dedo |
C | Ferramenta |
D | Fio |
Proteção de dispositivo específico de | |
H | Aparelho de alta tensão |
M | Movimento durante o teste de água |
S | Estacionário durante o teste de água |
W | Condições do tempo |
Resistente à água ou à prova de água? Há diferença?
Situações diárias, como correr com café na mão ou fazer exercícios no ginásio, podem causar algum contato acidental entre os seus dispositivos e a humidade. E o fato de o seu dispositivo ser resistente à água ou à prova dr água pode fazer a diferença. Embora esses dois termos sejam bastante semelhantes em seus significados, eles não são os mesmos.
O atributo mais procurado entre os gadgets é a proteção contra água e humidade. Se olhar para os produtos da Apple, como o AirPods Pro ou o iPhone mais recente, verá o recurso à prova de água em destaque.
Embora à prova de água signifique resistência total à água, esse não é o caso de muitos de seus aparelhos de uso diário. Dispositivos resistentes à água podem resistir à entrada de água até um certo grau, mas não 100%. Por exemplo, um dispositivo com classificação à prova de água IP67 pode lidar com a imersão temporária em líquidos entre 15 cm e 1 m de profundidade.
Como é improvável que mergulhe numa piscina com o seu iPhone ou coluna Bluetooth impermeável, a maioria dos níveis de proteção contra entrada de água é suficiente para uma pessoa comum.
No entanto, alguns aparelhos são projetados especificamente para atividades subaquáticas. Dispositivos como smartwatches costumam ser companheiros de pessoas que levam os seus desportos a sério. Para tais dispositivos, procure a sua classificação ATM, bem como a sua classificação IP, para ter certeza de que eles podem lidar com a imersão na água e a duração da exposição viável.

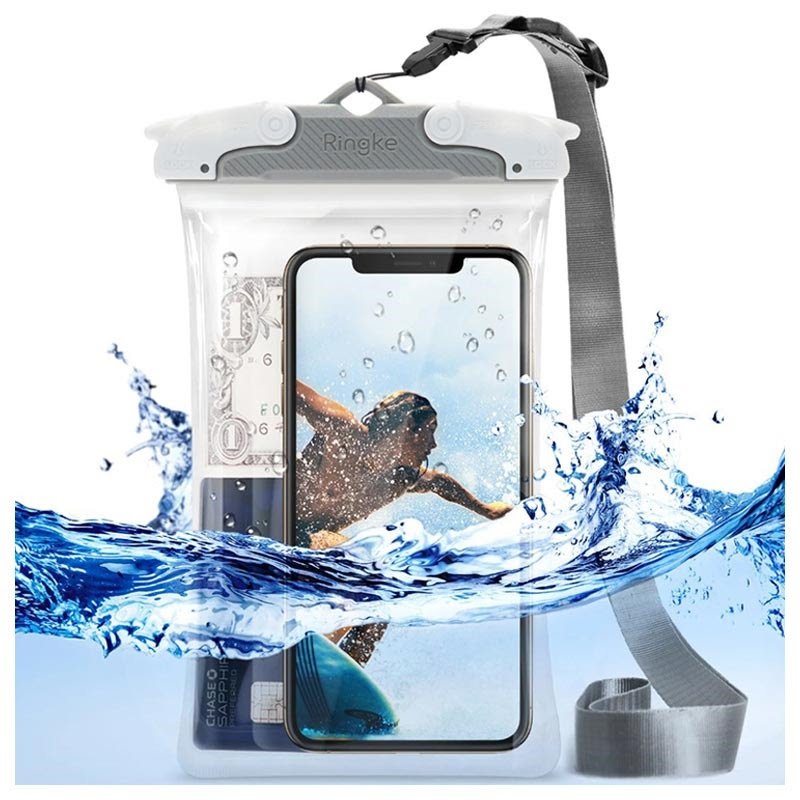

Capas e bolsas com classificações IP
As capas para os seus dispositivos ou gadgets com características repelentes de água geralmente possuem um revestimento de superfície que dificulta a entrada de água. Mesmo com uma classificação de proteção de entrada de água de 8, os seus dispositivos não foram feitos para lidar com a exposição prolongada à humidade. Portanto, uma bolsa ou capa impermeável adequada é o caminho certo.
O estilo de vida na selva de concreto não requer bolsas resistentes a alta pressão ou alta temperatura. Mas o estilo de vida que desafia as condições meteorológicas pode precisar desse tipo de produto. A classificação IP da capa de 6K ou 9K é mais adequada para ambientes com demandas severas.
No entanto, a classificação da letra K não pertence aos padrões IEC 60529. Os testes para a letra K são definidos pela ISO 20653 (que substitui o DIN 40050-9). Mas uma capa com classificação IEC de IPx9 fornecerá a mesma proteção que uma capa com classificação IP69K, uma vez que passam pelo mesmo teste de água.
Os produtos classificados com 6K são testados com 75 litros de água por minuto a uma pressão de 1000kPa a uma distância de 3 metros por pelo menos 3 minutos. Enquanto o teste 6K usa apenas um poderoso jato de alta pressão, o teste 9K é realizado com poderosos jatos de água de alta temperatura.
O teste 9K, que é o mesmo que o teste IEC para IPx9, usa 14 a 16 litros de água por minuto com pressão a variar de 8 a 10 MPa, a temperatura de 80°C, a distância entre 0,10 a 0,15 metros. Dispositivos pequenos geralmente são fixados numa mesa giratória e cada lado é testado por 30 segundos. Dispositivos maiores são testados à mão livre a 1 min / m2 por pelo menos 3 minutos.
Resumo dos códigos / classificações de IP
Aqui está uma lista rápida dos detalhes mais essenciais das classificações de IP e como aproveitá-las ao máximo.
- As classificações / códigos IP são padrões internacionais para toda a eletrotecnologia. Eles informam sobre o nível de proteção contra a entrada de poeira, água e humidade.
- Os códigos IP sempre começam com as letras IP seguidas por dois números. As duas letras adicionais são opcionais e fornecem mais informações sobre proteção.
- Os códigos IP não contêm sinais de pontuação. Por exemplo, IP-66 é um código IP inválido.
- O primeiro dígito informa sobre a proteção contra a entrada de poeira, enquanto o segundo dígito informa sobre a proteção contra a entrada de água.
- As classificações com dígitos mais altos oferecem melhor proteção. Uma classificação com X sugere que esse tipo de proteção não é necessário. Por outro lado, uma classificação 0 informa que não há proteção oferecida.
- Embora a letra K não faça parte da classificação IP, invólucros com classificação 6K e 9K oferecem proteção contra jatos de água de alta pressão. Dispositivos com 9K também são protegidos contra jatos de água de alta temperatura.
- A classificação IEC de IPx9 fornecerá a mesma proteção que uma classificação IP69K.
- Apesar de ter a maior proteção de acordo com o código IP, a maioria dos dispositivos não deve ser submersa em líquidos. Procure o código / classificação ATM apropriado para dispositivos projetados para uso subaquático.
Armado com conhecimento
Conhecimento é poder e, como consumidor, o conhecimento preciso ajudará a fazer as escolhas certas. Agora que aprendeu o que os códigos IP revelam sobre a proteção oferecida a você e às partes internas dos seus dispositivos, a sua próxima compra não o decepcionará.
